1.系统结构

    系统的整体结构如图1所示，系统主要由上位机、运动控制环节和位移反馈环节组成。上位机为至少含有两个COM口的产业控制计算机。运动控制环节主要由运动控制器、驱动器、混合式步进电机和水平机械运动装置组成;位移反馈环节主要由带数显表的数字位移传感器和SPP转RS 232接口电路组成。

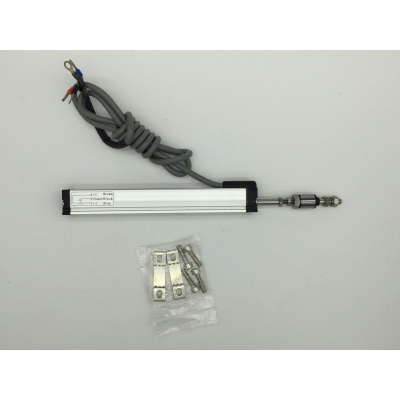

    数字位移传感器型号为5CB～10C，位移丈量范围为0～20 mm，数显表读数范围为O～19.999 mm，分辨率为1μm，线性度达到满量程的0.05%，即精度达到10μm。

    2.数字位移传感器工作原理

    数字位移传感器由差动变压器(LVDT)和电测仪器组成。LVDT是把被测位移量变换成电信号的传感器，它具有结构简朴使用利便、使用寿命长等特点，可直接用于丈量物体间的相对变位，物体的长度变化。它不但可测静态位移也可丈量动态位移，电测仪器由电子丈量线路和数字面板表、A/D转换板组成。

    A/D转换板有单端16路模拟量输入，A/D转换位数为14位，转换速度达到10μs。LVDT最基本的结构是由在圆柱形骨架上绕有螺旋形的原边和两个付边绕组所组成的线圈及一可动铁芯构成，其原理如图2所示。

    当原边供应一振荡电压时，因为电磁感应，两付边就分别产生感应电压V1和V2。若铁芯正处线圈的中央位置时，两付边对原边的互感量正好相等，同时两付边的交流电压分别经检测电路检波后，把所得两直流电压取其差值，则输出差动直流电压V为零。

    当铁芯往上位移时，上边的付边与原边的互感量增大，而下边的减小，即泛起V1>V2，则差动直流输出电压V>O，反之亦然。LVDT两付边的感应电压V1，V2和差动直流输出电压V与铁芯在线圈中的位置的定性关系见图3，可见差动直流电压V与铁芯位移的大小在某一范围内是呈线性关系的。直线位移传感器丈量时把LVDT壳体夹固在参照物上，把和铁芯连接的测杆紧固在被测点上，当被测对象位移时就带动铁芯相对于线圈移动，从而线性地改变LVDT的输出电压。
