磁致伸缩位移传感器液位计原理及安装要求
浮球式磁致伸缩位移传感器结构原理主要基于浮力和静磁场原理设计制造，浮球材质采用不锈钢，具有坚固耐用、防腐的特点，带有磁体的不锈钢浮球（简称浮球）在被测介质中的位置受浮力的作用影响，所测量液位的变化导致磁性浮球位置变化。浮球中的磁体和磁致伸缩传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化。进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。（浮球有特殊要求的联系客服可以视情况订制）

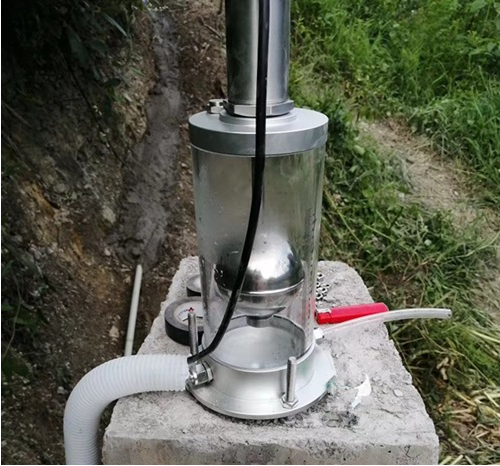

产品安装如下图
浮球式磁致伸缩位移传感器安装要求
浮球式磁致伸缩位移传感器在实际工况环境中的安装：
1、磁致伸缩位移传感器的安装位置应尽量避免震动、磁场、进出液体介质出入口，以免介质流体造成限时变化引起误差，既影响实际液位测量的准确性。
2、液体介质中不应含有杂质或带有磁性的物体，以免对浮子造成卡顿。
3、磁致伸缩位移传感器在安装时应注意垂直度，以免造成浮球在升降时造成卡顿。
4、容器中不得含有磁物体接近，以防对其造成干扰，安装牢固可靠，否则会影响浮球的正常工作。
5、安装浮球时注意浮球的方向，禁止反装。
6、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主管，加注过程应避免介质急速冲击浮子，引起浮子剧烈波动，影响显示准确性。
7、应根据介质情况，不定期清洗主导管及浮球，及时清楚杂质。
8、磁致伸缩位移传感器主体周围不容许有导磁体靠近否则直接影响液位显示精准性。
9、因运输过程中为了不使浮球组件损坏，传感器厂家在出厂前将浮球部分与主体管分离，待位移计安装完毕后，打开容器将浮球组件装入主体管内，注意浮球组件重的一头朝上，不能倒装。
浮球式磁致伸缩位移传感器在使用之前，要先做好位移计的接线，如果接线接错的话会导致测量结果不准，供电与信号线反接会造成线路烧坏的情况。
